Аппарат высевающий для удобрений

Туковысевающий аппарат

Большая советская энциклопедия. — М.: Советская энциклопедия . 1969—1978 .

Полезное

Смотреть что такое «Туковысевающий аппарат» в других словарях:

ТУКОВЫСЕВАЮЩИЙ АППАРАТ — устройство для высева минер. удобрений. В разбросных туковых сеялках наибольшее применение получили тарельчатые Т. а. (см. рис.). Высевающие тарелки этих аппаратов, смонтиров. в вырезах дна тукового ящика, вращаясь, выносят удобрения из ящика к… … Большой энциклопедический политехнический словарь

ТУКОВЫСЕВАЮЩИЙ АППАРАТ — рабочий орган машины для высева минер. удобрений (туков). Различают тарельчатые, дисковые центробежные, катушечно штифтовые, цепные и барабанные Т. а. В СССР наиб. распространены тарельчатые Т. а. Ими оборудуют сеялки туковые, кукурузные,… … Сельско-хозяйственный энциклопедический словарь

туковысевающий аппарат — туковысевающий аппарат, рабочий орган машины для высева минер, удобрений (туков). Различают тарельчатые, дисковые центробежные, катушечно штифтовые, цепные и барабанные Т. а. в СССР наиболее распространены тарельчатые Т. а. Ими оборудуют… … Сельское хозяйство. Большой энциклопедический словарь

Сеялка — машина для равномерного посева семян с. х. культур и трав с заделкой их в почву на необходимую величину; для высева семян лесных культур в лесопитомниках; внесения в почву минеральных удобрений. По способу посева С. разделяют на рядовые… … Большая советская энциклопедия

Культиватор — орудие для рыхления поверхностного слоя почвы, уничтожения сорняков и внесения в почву минеральных удобрений. По назначению К. делят на: паровые (рис. 1) для сплошной обработки почвы; пропашные для рыхления почвы и уничтожения сорняков в… … Большая советская энциклопедия

Кукурузная сеялка — машина для посева калиброванных семян кукурузы с одновременным внесением гранулированных удобрений. В СССР применяют сеялки СКНК 6, СКНК 8 для квадратно гнездового посева, для чего их снабжают мерной проволокой, и пунктирного посева без… … Большая советская энциклопедия

Овощная сеялка — машина для равномерного высева по определённой схеме семян овощных культур. В СССР используют навесные сеялки СКОСШ 2,8, СКОН 4,2 и СОН 3,8А, предназначенные для различных зон страны с учётом особенностей возделывания овощных культур. Все … Большая советская энциклопедия

Картофелесажалка — машина для посадки клубней картофеля с одновременным внесением в почву минеральных удобрений. Может высаживать клубни (как целые, так и разрезанные) массой 30 50, 50 80, 80 120 г рядовым способом с междурядьями в 60 и 70 см с образованием … Большая советская энциклопедия

СЕЯЛКА ТОЧНОГО ВЫСЕВА — машина для посева семян с. х. культур с заданным интервалом между ними в рядке (при пунктирном посеве) или определ. числом семян в гнезде (при гнездовом посеве). С. т. в. состоит из набора секций, каждая из к рых представляет собой однорядную… … Сельско-хозяйственный энциклопедический словарь

сеялка точного высева — Сеялка свекловичная ССТ 12Б: 1 маркёр; 2 туковысевающий аппарат; 3 бункер для семян; 4 прикатывающий каток; 5 сошник; 6 рама. сеялка точного высева, машина для посева семян сельскохозяйственных культур с… … Сельское хозяйство. Большой энциклопедический словарь

Источник

Высевающий аппарат

Большая советская энциклопедия. — М.: Советская энциклопедия . 1969—1978 .

Полезное

Смотреть что такое «Высевающий аппарат» в других словарях:

ВЫСЕВАЮЩИЙ АППАРАТ — приспособление в сеялках для высева семян. В. а. должен высевать равномерно, быть пригодным для высева различных семян, простым в обращении и не дробить семян. Для высева клевера В. а. делается в виде круглой щетки, к рая, вращаясь, захватывает… … Сельскохозяйственный словарь-справочник

ВЫСЕВАЮЩИЙ АППАРАТ — рабочий орган сеялок для высева семян с. х. культур или минер. удобрений. Выбрасывает семена или удобрения из ящика или банки сеялки в семяпровод (тукопровод), по к рому они поступают в сошник и падают в бороздку. В зерновых, зерно травяных,… … Большой энциклопедический политехнический словарь

высевающий аппарат (для семян) — 3.4 высевающий аппарат (для семян): Механизм, который захватывает семена из партии, выходящей из бункера, поштучно или группами и укладывает их в линию (в рядок). Источник: ГОСТ 31345 2007: Сеялки тракторные. Методы испытаний оригинал документа … Словарь-справочник терминов нормативно-технической документации

высевающий — ая, ее. С. х. Предназначенный, служащий для высева, высевания. В ие машины. В. аппарат (рабочая часть сеялки) … Энциклопедический словарь

высевающий — ая, ее.; с. х. Предназначенный, служащий для высева, высевания. В ие машины. Высева/ющий аппарат (рабочая часть сеялки) … Словарь многих выражений

ГОСТ 31345-2007: Сеялки тракторные. Методы испытаний — Терминология ГОСТ 31345 2007: Сеялки тракторные. Методы испытаний оригинал документа: 3.4 высевающий аппарат (для семян): Механизм, который захватывает семена из партии, выходящей из бункера, поштучно или группами и укладывает их в линию (в… … Словарь-справочник терминов нормативно-технической документации

Читайте также: Почва с желтым налетом

ТРАКТОРНАЯ СЕЯЛКА — прицепная с. х. машина. Т. с. выпускают заводы Ростсельмаш, Красная звезда (24 рядные, дисковые) и зав. им. Петровского (19 рядные, сошниковые). Т с. состоит из следующих основных частей: рамы на двух колесах с поставленным на ней высевающим… … Сельскохозяйственный словарь-справочник

Источник

Аппараты для высева удобрений

Туковысевающие аппараты предназначены для припосевного и послепосевного внесения удобрений. Их монтируют на комбинированных сеялках, сажалках, культиваторах-растениепитателях и виноградниковых плугах.

Катушечно-штифтовый туковысевающий аппарат (рис. 5.6) устанавливают на зерновых и зернотравяных сеялках для высева гранулированных минеральных удобрений в рядки при посеве семян. Аппарат состоит из штифтовой катушки 1, коробки 3, квадратного вала 2 катушки, донного клапана 4, вала 5 клапанов, задвижки 6 с защелкой.

Высев удобрений происходит следующим образом. Вращаясь, штифтовая катушка создает поток удобрений и направляет его в тукопровод. Из тукопровода они попадают в семяпровод вместе с высеянными семенами, по которому направляются в бороздку, образованную сошником.

Вал штифтовых катушек приводится во вращение от ходовых колес сеялки.

Норму высева удобрений регулируют изменением частоты вращения катушки путем подбора нужного передаточного числа механизма привода.

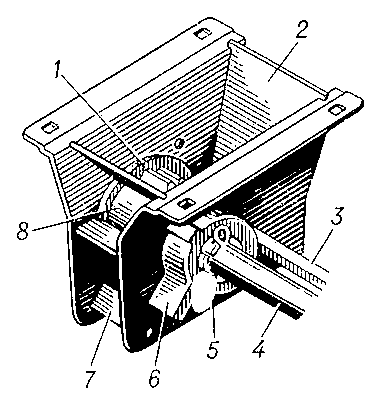

Рис. 5.6. Катушечно-штифтовый туковысевающий аппарат: 1 – штифтовая катушка; 2 – вал высевающих аппаратов; 3 – штампованная коробка; 4 – донный клапан; 5 – вал донных клапанов; 6 – задвижка

Для исключения дробления гранулированных удобрений в высевающем аппарате при высеве регулируют зазор между катушкой и донным клапаном 4. Этот зазор устанавливают при помощи рычага, который жестко связан с валом клапанов. На сеялках для посева и посадки пропашных культур и культиваторах-растениепитателях устанавливают туковысевающие аппараты индивидуального действия тарельчатого и дискового типов.

Туковысевающий аппарат АТД-2 (рис. 5.7) состоит из цилиндрической банки 5 для туков, где размещен указатель уровня удобрений 6, а его штанга выходит наружу через отверстие в крышке банки. По ее длине, выступающей над крышкой, определяют степень опорожнения банки в процессе работы. В нижней части банки закреплен пояс 3 с диаметрально расположенными высевными окнами, перекрываемыми направляющими скребками 9. На внутренней стенке пояса над высевными окнами закреплены козырьки 13 для исключения самопроизвольного истечения туков.

Высевающий диск 1 и ворошитель 7 собраны на одной оси и вместе с механизмом привода смонтированы на кронштейне, при помощи которого туковысевающий аппарат закрепляют на раме машины основного назначения (сеялка, культиватор-растениепитатель). Высевающий диск 1 одновременно служит дном туковой банки. Ворошитель 7 разрушает своды удобрений в процессе работы аппарата и очищает залипающие скребки.

При движении агрегата высевающий диск вращается и увлекает за собой слой удобрений, находящихся на нем. Часть удобрений, расположенных между внутренней стенкой пояса 3 и направляющим скребком 9, подается через высевное окно и приемную воронку 11 в тукопровод, по которому поступает в сошник сеялки или подкормочный нож культиватора-растениепитателя.

Аппарат высевает от 50 до 750 кг удобрений на гектар. Норму высева удобрений регулируют подбором передаточного числа механизма привода высевающего диска, а также изменением положения направляющих скребков. Их положение регулируют рычагом 12, перемещая его по шкале 10 с делениями. При положении рычагов 12 на нулевых делениях шкал направляющие скребки должны полностью закрывать высевные окна.

Рис. 5.7. Туковысевающий аппарат АТД-2: а – устройство; б – схема работы;

1 – высевающий диск; 2 – щиток передачи; 3 – пояс; 4 – ось опрокидывания бункера; 5 – банка; 6 – указатель уровня удобрений; 7 – ворошитель; 8 – замок; 9 – направляющий скребок; 10 – шкала; 11 – приемная воронка; 12 – рычаг регулятора высева; 13 – козырек

Туковысевающие аппараты всех типов устанавливают на заданную норму высева следующим образом. Под каждый тукопровод помещают небольшую емкость. При установленных передаточном числе привода и положении рычагов регуляторов прокручивают приводное колесо. Число его оборотов, на которое нужно прокрутить, чтобы внести удобрения на 0,01 га, определяют из условия

, (5.3)

где D – диаметр ходового колеса, м;

В – ширина захвата, м.

После пробного высева собирают удобрения из ящиков, взвешивает их и результат умножают на 100. Этим устанавливают фактическую норму удобрений, внесенных на гектар. Если полученный результат не совпадает с заданной нормой, дальнейшую настройку выполняют изменением положения рычагов регуляторов. Так же настраивают каждый туковысевающий аппарат на равномерность высева по отдельным тукопроводам.

Источник

Высевающие аппараты

Высевающие аппараты должны подавать семена в семяпроводы равномерно и не повреждая их.

Высевающие аппараты различаются по принципу действия: механические и пневматические. В России на данный момент больше механических высевающих аппаратов, нежели пневматических. Механические высевающие аппараты в свою очередь делятся на катушечные и дисковые. В катушечных аппаратах дозирование семян происходит непрерывным потоком, а в дисковых – единичным отбором семян.

Катушечные высевающие аппараты имеют штифтовые и желобчатые версии. Штифтовые аппараты применяются для высева минеральных (гранулированных) удобрений, желобчатые аппараты – универсальные. В механических системах они используются для индивидуального дозирования семян крупяных, зерновых колосовых, овощных, технических, зернобобовых, лесных и плодовых культур, в пневматических системах — для централизованного и группового дозирования семян.

Рис. 1. Схемы работы желобчатого [а] и штифтового [б] катушечных аппаратов; устройство желобчатого аппарата [в].

1) – Корпус аппарата;

2) – Желобчатая катушка;

4) – Вал высевающего аппарата;

5) – Клапан (донышко);

6) – Регулировочная гайка;

7) – Вал клапанов;

8) – Штифтовая катушка;

10) – Вал высевающего аппарата;

Катушка (2) [рис. 1, а, в] закреплена на валу (4) с помощью штифта и вставлена в корпус (1), который прикреплён к дну семенного ящика напротив выходного отверстия. Отверстия, расположенные в боковинах корпуса (1), закрыты розеткой (3) слева и муфтой (11) справа. Розетка вставлена в обойму, которая закреплена на левой боковине корпуса. Рёбра катушки входят в прорези розетки. Муфта надета на хвостовик катушки. Муфта проходит своими выступами в вырезы, расположенные на правой боковине корпуса, а от осевых смещений (относительно вала) она фиксируется шайбой и шплинтом. Снизу корпус (1) закрыт донышком (5), которое надето на вал (7) механизма опорожнения и зафиксировано болтом с гайкой (6).

Для того чтобы поток семян был непрерывным (желобки катушки переходят край донышка постепенно, а не сразу по всей длине), задний край донышка скошен. Когда один из них находится у конца заднего края донышка, то следующий за ним располагается у начала. Донышко (5) имеет регулировочный болт с гайкой и пружиной и выполняет роль клапана. Между катушкой и донышком есть зазор для выхода семян. Зазор устанавливается посредством болта — ослабление либо поджимание пружины. В аппарате предусмотрен только нижний высев, иными словами катушка (2) вращается вместе с валом (7) и выгребает из-под себя семена. Розетка (3) вращается вместе с катушкой (2), а муфта (11) свободно сидит на хвостовике катушки (2) и не вращается.

Количество высеваемых семян напрямую зависит от частоты вращения длины рабочей либо активной части катушки, иными словами той части, которая располагается внутри корпуса и выгребает семена. Чтобы увеличить количество высеваемых семян необходимо вдвинуть катушку в корпус, а чтобы уменьшить – выдвинуть из него. Осевое перемещение вала (7) одновременно и в равных долях изменяет количество семян, которые высевают все посаженные на него катушки. В том случае, когда требуется изменить количество высеваемых семян только для одной из катушек — смещают корпус (1). Для этого необходимо ослабить болты крепления его к семенному ящику и сдвинуть в нужную сторону в продолговатых отверстиях под болты.

Частота вращения катушки регулируется изменением передаточного отношения коробки передач (между приводным колесом и валом высевающих аппаратов). Освободить зерновой ящик от семян можно одновременным опусканием всех клапанов (донышек) посредством поворота вала (7) рычагом группового опорожнения.

Штифтовые катушки используют для высева туков минеральных удобрений. На рисунке [1, б] показана схема работы туковысевающего аппарата зернотуковой сеялки.

Дисковые высевающие аппараты. Высевающие аппараты подразделяются на три типа:

1) с вертикальной осью вращения (с горизонтальным диском);

2) с горизонтальной осью вращения (с вертикальным диском);

3) с наклонной осью вращения (с наклонным диском).

Наибольшее распространение получили высевающие аппараты с горизонтальной и вертикальной осями вращения. Высевающие аппараты с горизонтальной осью вращения используются на свекловичных сеялках, также они могут применяться при высеве сои, проса, гречихи. Высевающие аппараты с вертикальной осью вращения применяются кукурузных и хлопковых (оголённые семена) сеялках. Помимо этого они могут быть использованы также для посадки семян арахиса, подсолнечника, клещевины, бахчевых и прочих культур.

Рис. 2. Дисковые высевающие аппараты с вертикальной (а) и горизонтальной (б) осью вращения.

1) – Ячеистый диск;

Диск (1) [рис 2, а] с вертикальной осью вращения (смонтированный на днище цилиндрической семенной банки) получает привод от опорно-приводных колёс сеялки. Семена впадают в ячейки диска, и он их перемещает к отверстию в дне семенной банки. По ходу их движения располагается подпружиненный отражатель (2), который счищает своим зубом семена, неполностью уложенные в ячейки диска. В тот момент, когда ячейка с семенем появляется над отверстием дна семенной банки, подпружиненный выталкиватель (3) выталкивает его в раструб сошника. Ячейки, выполненные в диске, отформованы таким образом, что в них помещается только по одному семени. Сеялка оборудована набором дисков для высева разных культур и фракций семян. Норма высева семян регулируется посредством изменения частоты вращения дисков, а также использованием специальных накладок, которые перекрывают часть ячеек диска.

Диск (1) [рис 2, б] с горизонтальной осью вращения расположен под бункером с семенами и получает привод от опорно-прикатывающего колеса сеялки. Ячейки диска заполняются семенами из бункера и перемещаются диском к отражателю (2), который имеет вид рифлёного капронового ролика и служит для удаления лишних семян. В нижней части высевающего аппарата выброс семян из ячеек производится пластинчатыми клиновыми выталкивателями (3), которые входят в узкие канавки, проточенные по центрам ячеек. В комплекте с аппаратом идёт набор дисков для высева семян различных фракций. При выборе высевающего диска следует учесть, что в ячейку должно укладываться только одно зерно.

Норма высева семян устанавливается изменением частоты вращения ячеистых дисков и числа работающих на них ячеек. Применяя специальные накладки, перекрывающие один ряд ячеек диска, можно уменьшить число работающих ячеек.

Число семян, которые высеваются на 1 метр рядка, рассчитывается по формуле:

где z – число рабочих ячеек на диске;

i – передаточное отношение;

D – диаметр приводного колеса, м.

Пневматические высевающие аппараты. Подобные высевающие аппараты по характеру дозирования могут быть как с единичным отбором семян, например, сеялки точного высева, так и дозированным потоком, например рядовые сеялки.

Для единичного отбора семян в высевающих аппаратах применяется не только избыточное давление, но и вакуум. Все они имеют различную конструкцию, но подразделяются на две группы: барабанные и дисковые. Всасывающие отверстия в барабанных высевающих аппаратах располагаются на цилиндрической поверхности, а в дисковых – на плоскости диска.

Отечественные пневматические сеялки точного высева основаны на использовании дискового всасывающего аппарата с горизонтальной осью вращения [рис 3]. На квадратном конце валика (3) этого аппарата смонтирован высевающий диск (6), который образован соединёнными между собой основанием и тонкой металлической накладкой со сквозными отверстиями, расположенными равномерно по окружности. Валик (3) получает привод от опорно-приводного колеса сеялки. С одной стороны диска в крышке корпуса расположена камера вакуума (разряжения) подковообразной формы, которая соединена воздуховодом (10) с вентилятором, который всасывает воздух. С другой стороны диска расположена заборная камера (камера питания) для семян.

Рис. 3. Принципиальная (а) и рабочая (б) схемы пневматического аппарата для сеялок точного высева.

2) – Отсекатель семян;

6) – Высевающий диск;

Из бункера (1) семена через приёмное окно поступают в камеру питания. В камере разряжения с помощью вентилятора создаётся вакуум, вследствие чего к отверстиям высевающего диска присасываются семена. Отсекатель (2) счищает лишние семена, поэтому на каждом отверстии остаётся по одному семени. Присосавшиеся семена выносятся вращающимся диском в нижнюю часть аппарата, где нет вакуума, поэтому семена отпадают от диска и под воздействием собственной силы тяжести через окно корпуса (7) падают на дно борозды. Чистик (4) необходим для очистки прорези либо отверстий диска.

Сеялки с пневматическими аппаратами комплектуют несколькими наборами высевающих дисков с различным диаметром и числом отверстий, что даёт возможность производить посев различных культур, соблюдая установленную норму высева.

Схемы высева, используемые в пневматических сеялках:

с индивидуальным дозированием и бесступенчатым распределением;

с групповым дозированием и одноступенчатым распределением;

с общим дозированием и одно- либо двухступенчатым распределением.

Распределительные системы различаются конструкциями распределительных головок и вентиляторов, а также схемами разделения потоков семян. В пневматических рядовых сеялках применяют вентиляторы высокого давления (частота вращения – 2500-5000 мин -1 ). Распределительные системы выполняются по одно- либо двухступенчатой схеме [рис. 4]. Системы с одноступенчатой схемой используются в пневматических аппаратах как с групповым, так и с централизованным (общим) дозированием. В первом варианте основной поток разделяется на несколько групп из 4-11 дозирующих устройств, от которых семена по трубопроводам (диаметр – 50-60 мм) направляются к распределительным головкам.

Рис. 4. Схема высевающей системы пневматической сеялки для рядового посева с одноступенчатым распределением семян.

1) – Катушечный дозирующий аппарат;

6) – Распределительная головка;

Семена из центрального бункера, проследовав через дозатор (1) (катушечный дозирующий аппарат), попадают в диффузор (4), откуда воздушным потоком, который нагнетается вентилятором (2) переносятся по материалопроводу (5) к распределительной головке (6). Из распределительной головки семена по материалопроводам (8) попадают в сошники.

В сеялках, ширина захвата которых составляет 8 метров и более, монтируется по два высевающих аппарата с крупногабаритными (d – 114 мм, l – 148 мм) желобчатыми катушками.

Отражающая поверхность у делительных головок может быть вогнутой, выпуклой либо плоской. Достичь лучшей равномерности распределения семян позволяет регулирование головок относительно оси колонки, а также при их интенсивном вращении (до 1000 мин -1 ), производимом посредством небольшого гидромотора. В отечественных системах, оборудованных головками с регулируемыми отражателями, равномерность распределения составляет порядка 4-9%.

Трубопроводы выполнены из прозрачных пластмассовых либо металлических трубок, которые иногда соединяются гибкими шлангами. Допустимая скорость движения воздуха при пневмотранспортировании семян 16-27 м/с.
