Почвенная коррозия металлов
Различные трубопроводы, силовые кабели и кабели связи, опоры, емкости и другие металлические конструкции эксплуатируются в подземных условиях. В США, например, затраты на текущий ремонт и замену вышедших из строя труб составляют несколько сот миллионов долларов в год.
Почва и грунт представляют собой сложную природную среду, особенности которой надо учитывать при рассмотрении протекающих в ней процессов коррозии.
Вода в грунте присутствует в виде связанной, капиллярной и гравитационной. Связанная вода, входящая в состав гидратированных химических соединений, не оказывает влияния на коррозию.
Высота подъема капиллярной влаги зависит от эффективного радиуса пор грунта. Уровень грунтовых вод и пористость грунта определяют влажность, которая влияет на скорость коррозии.
Гравитационная влага перемещается по грунту под действием силы тяжести и также влияет на режим влажности почвы. Разные почвы по разному удерживают влагу. Тяжелые, глинистые почвы удерживают влагу длительное время, песчаные почвы — более проницаемы.
С увеличением влажности почвы ее коррозионная активность повышается до тех пор, пока не достигнет некоторого критического уровня. В дальнейшем с увеличением влажности ее активность падает. Это связывают с уменьшением доступа кислорода, необходимого для осуществления катодной реакции.
Для каждого вида почвы существует свое значение критической влажности, при которой коррозионные потери достигают максимума. Для глинистых почв это значение лежит между 12 и 25 %, для песчаных — между 10 и 20 %.
При малой увлажненности почвы велики омические потери, что затрудняет протекание электрохимических процессов. Значение рН для большинства почв находится в границах рН = 6,0-7,5. Однако, встречаются также щелочные суглинки и солончаки, имеющие значение рН = 7,5—9,5, и кислые, гумусовые и болотные почвы с рН = 3,0-6,0. Такие почвы отличаются высокой агрессивностью.
Минерализация почвы может меняться в широких пределах — от 10 мг/л до 300 мг/л, что тоже сказывается на скорости коррозии.
Минералогический и гранулометрический состав грунтов, так же как и влажность, влияет на омическое сопротивление. Так, в сухом песчано-глинистом грунте удельное сопротивление почвы составляет 240000 Ом-см, а во влажном песчано-глинистом грунте — 900 Ом-см. Этот показатель также влияет на агрессивность почвы. Ниже приведены данные, характеризующие взаимосвязь между электросопротивлением и агрессивностью почвы (табл. 6.2).
Большое значение имеет воздухопроницаемость почв. Затруднение доступа кислорода снижает скорость коррозии. По этой причине песчаные почвы часто более агрессивны, чем глинистые. Если трубопровод пролегает последовательно в глинистых и песчаных почвах, т.е. в условиях неравномерной аэрации, то возникают микрогальванические коррозионные зоны: на глинистом участке — анодная, а на песчаном — катодная (рис. 6.4). Разрушение металла протекает на тех участках, к которым затруднен доступ кислорода. Анодные и катодные участки могут быть значительно удалены друг от друга. Расстояние между ними может составлять несколько сотен метров.

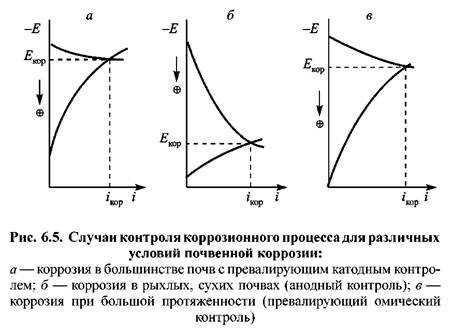

В большинстве почв процесс коррозии протекает с катодным
торможением из-за трудности транспорта кислорода (рис. 6.5, а). В рыхлых, хорошо аэрируемых почвах наблюдается анодное торможение (рис. 6.5,6). При возникновении коррозионных пар, в которых анодные и катодные участки значительно удалены друг от друга, процесс характеризуется омическим торможением (рис. 6.5, б).
Помимо равномерной коррозии подземные металлические сооружения подвержены питтингу и коррозионному растрескиванию (КР). Питтинг возникает чаще всего на нижней части трубопроводов, где имеется постоянный контакт с грунтом. КР обнаруживают в катод-но поляризованных трубопроводах в местах нарушения защитных покрытий.
Для защиты изделий от подземной коррозии используют электро-
химические методы, а также нанесение изолирующих (битумных, полимерных) многослойных покрытий.
Блуждающие токи являются причиной серьезных коррозионных разрушений подземных коммуникаций и сооружений в промышленной зоне. Блуждающие постоянные токи появляются вследствие утечки в грунт постоянного тока, потребляемого наземным и подземным рельсовым транспортом (метро, трамвай, электрифицированная железная дорога), электросварочными агрегатами. Участки, где блуждающие токи входят из земли в металлическую конструкцию, становятся катодами, а там, где ток стекает с металла в почву—анодами. Интенсивность коррозионных повреждений находится в прямой зависимости от величины блуждающих токов и подчиняется закону Фарадея. Протекание тока величиной в 1 А в течение года соответствует растворению около 9 кг железа. В некоторых неблагоприятных случаях были зарегистрированы блуждающие токи величиной до 200—500 А. Отсюда видно насколько интенсивными могут быть повреждения от блуждающих токов. Если анодная область равномерно распределена по большой поверхности, коррозионные потери могут и не вызывать аварийных разрушений, но в местах нарушения неметаллического защитного покрытия коррозионные разрушения происходят быстро.
Для защиты трубопроводов от действия блуждающих токов используют дренаж — соединение металлической шиной источника блуждающих токов, например, рельсов, с их приемником, например, трубопроводом. Если дренаж установить невозможно, то в направлении рельса закапывают специальный анод из чугуна, который соединяют с анодной областью трубопровода медным проводником. Тогда блуждающий ток вызывает коррозию только этого специального анода. Если дополнительного анода недостаточно, то в цепь между анодом и трубой включают источник постоянного тока противоположного направления. Для уменьшения разрушающего действия блуждающих токов используют также изолирующие прокладки в местах стыка трубопровода.
Подземная коррозия может интенсифицироваться микроорганизмами. В почве обитают два вида микроорганизмов: аэробные, жизнедеятельность которых протекает только при наличии кислорода, и анаэробные бактерии, развивающиеся при отсутствии кислорода. Коррозия металлов, вызванная или усиленная воздействием микроорганизмов, носит название биологической или биохимической.
Аэробные бактерии могут быть двух видов: одни окисляют серу, другие — осаждают железо. Первый вид бактерий лучше всего развивается в кислой среде (рН = 3-1-6). Они окисляют серу до серной кислоты. При этом на отдельных участках концентрация серной кислоты может доходить до 10%. Такое подкисление среды вызывает резкое увеличение скорости коррозии.
Сущность их деятельности заключается в
том, что они поглощают железо в ионном состоянии, а выделяют его в виде нерастворимых соединений. Неравномерное отложение этих соединений приводит к увеличению гетерогенности поверхности, что усиливает коррозию.
. Последний начинает принимать активное участие в катодном процессе. Присутствие в коррозионной среде сульфидов и сероводорода приводит к образованию на поверхности изделия рыхлого слоя сульфида железа. Коррозия имеет питтинговый характер.
Источник
Почвенная коррозия металла
Когда металл помещается в почву, он оказывается во враждебной среде, способной спровоцировать появление коррозии.
Если не защитить металл, столкнетесь с проблемой разрушения, потерей целостности стальных опор и другими сложностями.
В этой статье мы подробно расскажем, что такое почвенная коррозия металла, как появляется и какие факторы способны усугубить положение. Также мы затронем и вопросы защиты, позволяющей свести к минимуму негативное воздействие агрессивной среды.
Что такое почвенная коррозия и как появляется
Как понятно из названия, это явление представляет собой стремительное ржавение металлических изделий при постоянном контакте с грунтом. По статистике, не менее 4% металла в мире ежегодно приходит в негодность под действием такого процесса.
Особенно сложно приходится с трубопроводами, подземными герметичными резервуарами, опорами металлоконструкций – их сложно проверить на целостность.
Иногда проблему обнаруживают слишком поздно, когда возникает обрушение или выявляется протечка транспортируемого по трубам вещества.
Процесс почвенной коррозии связан с самим составом и структурой грунта. Он может быть пористым, легко проводить воздух и воду – опасные факторы распространения коррозии на открытом воздухе.
Риск увеличивает особый химический состав почвы, а также использование специальных удобрений.
Особенно высокий уровень опасности представляют глинистые почвы, в которых влага задерживается надолго. Меньше всего риска при закапывании металла в песчаный грунт.
Не стоит также сбрасывать со счетов и вероятность контакта с водой и водоносными пластами, залегающими близко к поверхности.
Факторы развития почвенной коррозии
Чтобы лучше понять специфику защиты от коррозийного процесса, нужно понять, что его вызывает и как он развивается.
Есть 7 факторов, влияющих на высокую опасность.
Влага
Сама структура почвы такова, что она зачастую наполнена влагой. Вода остается после дождя и искусственного орошения, просачивается из грунтовых пластов. В атмосфере опасным считается уровень влажности выше 50% — при нем начинает появляться ржавчина. В почве этот показатель уже 15-25% в зависимости от состава.
Ученые говорят о том, что в грунте вода может быть в трех основных состояниях. Капиллярная скапливается в порах, связанная сохраняется в виде специальных соединений. Есть и еще одно состояние – гравитационное. Оно обеспечивает подвижность и часто доставляет воду напрямую к металлоконструкции.
Пористость
На открытом воздухе постоянный доступ кислорода и его контакт с металлом становятся дополнительными факторами риска. Есть грунты с высокой, средней и малой воздухопроницаемостью.
На это влияет влажность, плотность и другие показатели. Чем больше воздуха поступает к металлу, тем более агрессивной считается среда.
Опасность воздуха заключается в его способности стимулирования процесса коррозии, а также в примесях, содержащихся в составе.
Сложность добавляет и то, что те же трубопроводы на своем пути проходят через разные почвенные зоны и для каждой их них нужно предусмотреть меры защиты.
Кислотность
Сам по себе грунт – это агрессивная среда. Уровень кислотности варьируется в диапазоне 6,0-7,5 и обозначается как рН. Есть виды почв, в которых кислотность сильно негативно отражается на состоянии металла.
К ним относятся чернозем, суглинки, подзол, болотистые грунты, торф, щелочные солончаки. В них сталь и другие материалы начинают портиться в 2-5 раз быстрее, в зависимости от состава.
Электропроводность
Этот показатель связан с составом почвы. Указывается в Ом на метр. Соленые грунты отличаются лучшими параметрами электропроводности.
Это напрямую влияет на анодные и катодные процессы, так что материал портится быстрее. Это актуально для таких видов сырья, как чугун и сталь.
Минералогический состав
Этот параметр влияет на степень сопротивления грунта, а также на его электропроводность. Стандартные показатели минерализации на уровне 10 – 300 мг/л.
Но использование некоторых видов удобрений приводит к росту таких параметров, а также стимулирует появление гальванопар. Они сильно ускоряют почвенную коррозию.
Температура
Во многом здесь такое же соотношение, как и в случае с ржавением под влиянием атмосферы. На максимальные температуры почвы влияет ее состав и другие характеристики. При высоких температурах коррозия протекает быстрее, а воздействие влаги становится намного более агрессивным.
Зимой процесс замедляется, потому что жидкость из пустот в капиллярном состоянии уже оказывает влияния на состояние металла.
Говоря о температуре, стоит также упомянуть риск появления термовальганических пар. Проблема характерна для трубопроводов с большой протяженностью прокладки – у них на разных участках уровень температуры отличается.
Почвенные микроорганизмы
Не стоит забывать о том, что почва является домом для большого количества различных микроорганизмов. Она заселена как аэробными, так и анаэробными формами жизни.
Жизнедеятельность таких организмов и приводит к тому, что в почве накапливается много веществ, негативно влияющих на состояние металла.
Протекание и особенности почвенной коррозии
Как и другие коррозийные процессы, такой вид порчи материала относится к электрохимическому типу процессов.
В зависимости от типа грунта, протекают как катодные, так и анодные процессы. Они отличаются по принципу развития. Там, где затруднен доступ для воздуха, протекает катодный контроль, в то время как анодный характерен для грунтов с высокой степенью влажности.
От первоисточника и характера зависит, к какой категории относится коррозийный процесс. Он может быть вызван самой почвой или наличием в ней блуждающих токов. Вторая ситуация значительно более опасна и оказывает серьезное разрушительное воздействие.
При развитии такого процесса металл начинает постепенно разрушаться, теряет свою прочность. Для почвы характерно появление на изделии язвенных поражений – очагов, в которых процесс проявляется особенно сильно.
Также специалисты наблюдают возникновение макро и микропар.
Как не допустить появления почвенной коррозии
Здесь мы подходим к важному вопросу – к защите от почвенной коррозии. Современные методы позволяют значительно увеличить качество такого процесса и создать хороший уровень безопасности от коррозийных поражений.
Рассмотрим наиболее распространенные варианты защиты. Отметим также, что некоторые из них можно использовать не только для профилактики, но и чтобы затормозить развивающийся процесс или сделать его значительно медленнее.
Использование специальных покрытий или дополнительных изоляционных материалов
Это один из самых распространенных методов, используемых для блокировки почвенной коррозии газопроводов и других протяженных подземных коммуникаций.
При использовании покрытия удается ограничить доступ всем потенциальным разрушительным факторам к металлу. Среди требований к разным типам покрытия – монолитность по всей длине.
Если слой потрескался и поцарапался, в этом месте может появиться и распространиться даже ржавчина. Также в обязательном порядке нужна защита от агрессивных химических сред и перепадов температур.
Вне зависимости от окружающей обстановки состав не должен менять своих характеристик.
Сами материалы могут быть двух типов:
- Мастичные. Это составы на основе каменного угля или битума. Легко намазываются на поверхность трубы, ложатся ровным слоем и максимально долговечны.
- Полимерные. Основаны на полимерных соединениях. Они могут быть как в виде эмали, так и специальных лент.
Высокие требования предъявляются и к качеству нанесения материалов на трубы. Не должно быть непроработанных участков. Также соблюдается и максимальная толщина.
Для битумных вариантов она должна составлять не менее 3 мм. На особенно опасных участках – до 9 мм.
Хорошо себя показывает и полимерная изоляция, созданная в виде специальной внешней скорлупы.
Ее легко установить на трубу для защиты газопровода от почвенной коррозии, а на теплотрассу – от потери тепла.
Нагнетание искусственной атмосферы
Метод практикуется на длинных, ответственных трубопроводах, которые особенно важно сохранить в целости. Так как на пути прокладки могут встречаться разные виды грунтов, металл засыпается землей с нужными показателями.
Это достаточно дорогостоящий процесс, но в сочетании с другими методами защиты он показывает себя с лучшей стороны.
Электрохимическая защита
При таком методе удается создать специальную поляризацию – либо катодную, либо анодную, в зависимости от текущих условий эксплуатации инженерных коммуникаций.
Для того, чтобы заработала катодная защита, металлу нужно передать отрицательный потенциал. В таком случае окисление будет сильно затруднено, во многих видах почв позволит полностью избавиться от коррозии или сильно замедлить ее.
Устанавливается как протекторная защита, так и катодная.
Правильная укладка
Большое значение имеет и обустройство самой трассы прокладки. Так для теплотрасс можно устанавливать не только внешнюю изоляцию, но и специальную скорлупу из бетона и плит с высоким уровнем герметизации.
Таким образом, к металлу не просочится грунтовая вода.
Оцинковка как эффективный метод защиты
Стоит также помнить и о предварительной защите – использовании метода цинкования металлических деталей для высокого уровня защиты от развития коррозии. Наша компания предоставляет именно такие услуги.
При оцинковке, на поверхности появляется тонкий защитный слой. Он отличается высоким уровнем стойкости и ограждает материал от влияния неблагоприятных внешних факторов. При этом, в почве оцинкованное покрытие не так подвержено механическим повреждениям, служит намного дольше.
Оно также может использоваться в сочетании с другими методами, описанными в этой статье.
Наша компания занимается оцинковкой продукции для надземного и подземного использования с 2007 года. Гарантируем всем заказчикам высокий уровень качества проведения работ, отвечаем на все интересующие вопросы.
Среди наших преимуществ:
- Возможность работы даже с крупными партиями товаров.
- Три цеха горячего цинкования для увеличения скорости и соблюдения сроков.
- Самая глубокая ванная для оцинковки в ЦФО, дающая возможность работы с любыми видами деталей.
Мы предлагаем клиентам удобные условия работы и готовы рассмотреть даже срочные заказы. Чтобы узнать подробности, звоните нам или оставляйте заявку на сайте.
