Кладка перемычек

Раствор на кладке расстилают грядкой. Ширина грядки для ложковых рядов 7 . 8 см, а для тычко­вых 20 . 22 см. При этом при клад­ке в пустошовку раствор от края стены располагается на 2 . 2, 5 см. Под забутку раствор расстилают а при кладке полным швом на 1, О . 1, 5 сплошной лентой.

Способы и последовательность выполнения операций кладки

В зависимости от требуемых характеристик кладки и условий производства работ кирпич в версты укладывают следующими способами: вприсык, вприсык с подрезкой раствора и вприжим. В забутку кирпич укладывают в полуприсык.

Способ вприсык применяют при кладке в пустошовку. Кирпич укладыва­ют на пластичных растворах без использования кельмы. Ширина слоя раство­ра под тычковый ряд 200 . 220 мм, а под ложковый — 90 . 100 мм.

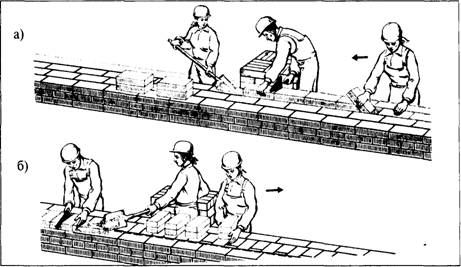

Способы раскладки кирпича :

а—на внутренней половине стены, б—то же, на наружной половине стены.

Наружной плоскости стены раствор находится на 2,0 — 2,5 см. Вертикальный шов образуют путем загребания раствора из постели кирпичом, который на­ходится в руке каменщика в наклонном положении

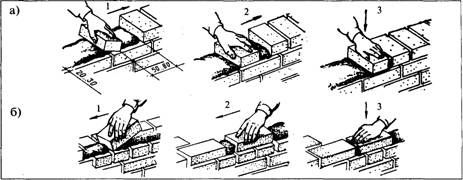

Укладка кирпичей способом вприсык:

а — тычковых, б — ложковых;

1 .З — последовательность выполнения операций

а — тычковых, б — ложковых ;

1 .3 — последовательность выполнения операций.

Уложенный кирпич затем осаживают нажатием руки. Этим спосо­бом можно укладывать кирпич как левой, так и правой рукой.

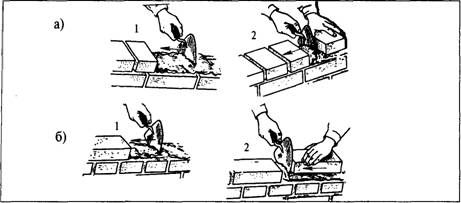

Укладка кирпича способом вприжим:

а — тычковых, б — ложковых;

1,2 — последовательность выполнения операций.

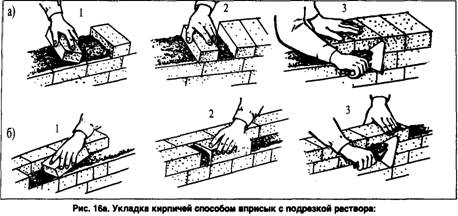

Способ «вприсык с подрезкой» применяют при кладке под расшивку, т. е. с полным заполнением шва.

В этом случае грядка раствора находится в одном сантиметре от края сте­ны. Кирпич укладывают так же, как и при укладке способом вприсык.

За жимая из шва на поверхность стены часть раствора подрезают кельмой. Для образования вертикального шва каменщик начинает загребание раствора из постели на расстояние примерно 5 .6 см от ранее уложенного кирпича. При этом способе раствор должен быть более плотным, чем при кладке вприсык.

Способ «вприжим» применяют при возведении сильно нагруженных кон­струкций. При этом способе достигается более полное заполнение шва рас­твором. При укладке кирпича каменщик срезает кельмой с постели часть рас­твора, наносит его на грань ранее уложенного кирпича и прижимает укладываемым кирпичом. Горизонтальный шов уплотняют путем оса­живания ударами рукоятки кельмы. Выжатый при этом раствор подрезается кельмой, а швы при необходимости расшиваются.

Описание механизмов, инструментов и приспособлений

Складной метр и рулетка предназначены для измерения, проверки и разметки кладки и элементов кладки.

Строительный уровень применяют для проверки горизонтальности и вертикальности кладки.

Отфугованная деревянная или дюралюминевая рейка для проверки лицевой поверхности кладки.

Причальный шнур натягивают вдоль выкладываемой стены служит для обеспечения прямоугольности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. Закрепляют причальный шнур скобой.

С помощью угольника контролируют прямоугольность закладываемых углов кладки.

Шаблон используют для сортировки кирпича, разметки дверных и оконных проемов и др.

Порядовки используются для обеспечения горизонтальности рядов кладки и одинаковой ширины швов.

В процессе производства каменной кладки используют также следующий инвентарь: бункера с двухчелюстными затворами для подачи раствора;

металлические растворные ящики вместимостью 0,12-0,25 мЗ; поддон для укладки на них кирпича и камней; телескопические светильники для освещения кладки в ночную смену; контейнеры с отделениями для хранения личного и общеоборудованного инструмента.

Комбинированную кельму применяют для разравнивания раствора, заполнения вертикальных швов и подрезки излишнего раствора.

Молоток — кирочку каменщик использует для рубки и тески кирпичей. Кувалды прямоугольная и остроугольная предназначена для разбивки и уплотнения кладки. Растворная лопатка служит для перемешивания, подачи и разравнивания раствора. Расшивками обрабатывают и уплотняют швы.Кроме ручного немеханизированного инструмента для ускорения выполнения некоторых операций каменщиков снабжают ручными электрофицированными и пневматическими инструментами: электроложками,

трамбовщиками, пневмоложками со сменными насадками (шлямбуром, трамбовкой) и т.д. Качество кладки проверяют контрольно-измерительными инструментами и приспособлениями. Отвесы (массой 200-600 гр) служат для проверки вертикальности стен, столбов, простенков и углов кладки.

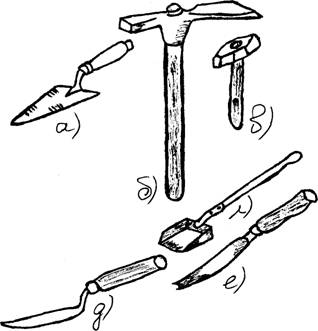

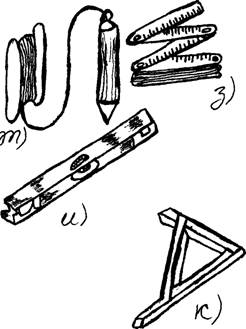

Рис 2. Инструменты

а) комбинированная кельма для кладки ;

б) молоток-кирочка; в) кувалда прямая;

г) растворная лопатка; д) расшивка для выпуклых швов;

е) расшивка для вогнутых швов; ж) отвес; з) складной метр;

и) уровень; к) угольник.

Строительные работы и организация труда

В строительном производстве участвуют рабочие различных профессий. Профессия рабочего определяется видом и характером выполняемых работ и требует специальной теоретической и практической подготовки. Каменщики производят каменную кладку, монтажники монтируют строительные конст­рукции и т. д.

Специальность — это вид занятий в рамках одной профессии: профессия — монтажник, а специальность — монтажник по монтажу стальных и железобе­тонных конструкций или монтажник по монтажу сантехнических систем. Для выполнения строительных процессов требуются рабочие разной квалифика­ции.

Квалификация — это уровень владения теоретическими навыками по дан­ной профессии или специальности. Показателем уровня квалификации рабо­чего является его разряд. В строительстве принято шесть квалификационных разрядов, оцениваемых тарифными коэффициентами, которые показывают во сколько раз квалифи­кация данного разряда выше квалификации первого разряда. Квалификаци­онные разряды рабочим присваиваются в соответствии с требованиями «Единого тарифно-квалификационного справочника работ и профессий рабо­чих, занятых в строительстве и на ремонтно-строительных работах. В ЕТКС приводится номенклатура профессий, специальностей и квалификаций стро­ительных рабочих. Он содержит также тарифно-квалификационные характе­ристики каждой профессии.

Будущих квалифицированных рабочих обучают главным образом в учреж­дениях начального профессионального образования. Обучение и переподго­товку рабочих-строителей ведут также в учебных комбинатах строительных организаций.

Источник

Контрольно-измерительные материалы для проведения контрольного среза знаний по МДК 01.01 «Технология выполнения каменных работ»
тест на тему

Контрольно — измерительные материалы для проведения среза знаний

Скачать:

Предварительный просмотр:

бюджетное профессиональное образовательное учреждение

«Исилькульский профессионально-педагогический колледж»

для проведения контрольного среза знаний

по МДК 01.01 «Технология выполнения каменных работ»

Подготовила: мастер производственного обучения

Чекулаева Ирина Викторовна

БПОУ «Исилькульский профессионально-педагогический колледж»

для проведения контрольного среза знаний

по МДК 01.01 Технология выполнения каменных работ

Профессия Мастер общестроительных работ

Тема Основные сведения о каменной кладке; Технология кирпичной кладки; Организация кирпичной кладки; Выполнение каменных работ разной сложности.

Форма проведения тестирование

Цель контрольного среза знаний – проверка освоения знаний и умений.

Знания: нормокомплект каменщика; виды, назначение и свойства материалов для каменной кладки; правила подбора состава растворных смесей для каменной кладки и способы их приготовления; правила организации рабочего места каменщика; виды лесов и подмостей, правила их установки и эксплуатации; правила разметки каменных конструкций; общие правила кладки; системы перевязки кладки; порядные схемы кладки различных конструкций, способы кладки; технологию армированной кирпичной кладки ;

Умения: выбирать инструменты, приспособления и инвентарь для каменных работ;

подбирать требуемые материалы для каменной кладки; приготавливать растворную смесь для производства каменной кладки; организовывать рабочее место; создавать безопасные условия труда при выполнении каменных работ; выполнять разметку каменных конструкций; производить каменную кладку стен и столбов из кирпича, камней и мелких блоков под штукатурку и с расшивкой швов по различным системам перевязки швов; выполнять армированную кирпичную кладку;

Содержание (задания для проведения контроля учебных достижений обучающихся).

1. Какое название имеет кладка, в которой шов заполнен раствором полностью?

2. Какая система кладки лучше сопротивляется возникновению трещин от осадки здания?

3. Сколько ложковых рядов из одинарного кирпича допускается укладывать на один тычковый ряд в многорядной системе перевязки?

4. Какое из трех правил разрезки кладки не выполняется при многорядной кладке?

5. Как раскладывают кирпич при кладке ложковых рядов?

1. их укладывают параллельно стене.

2. их укладывают под небольшим углом к стене.

3. их укладывают перпендикулярно к оси стены.

6. Где расстилают раствор при кладке наружной версты стены толщиной в два кирпича?

1. на внутренней половине стены.

2. на наружной половине стены.

3. на средней части стены.

7. Как должен быть направлен удар при рубке кирпича на две короткие половинке?

1. перпендикулярно ложку.

2. перпендикулярно тычку.

3. перпендикулярно постели.

8. Какой инструмент используют при простой теске кирпича?

2. молоток – кирочку.

3. растворную лопату.

9. Назовите ширину грядки раствора, расстилаемого для ложкового верстового ряда.

10. Назовите ширину грядки раствора, расстилаемого для тычкового верстового ряда.

11. Каким инструментом растирают раствор под ложковые ряды при кладке стен?

2. через боковую грань лопаты.

3. тыльной стороной лопаты.

22. В каких случаях применяют укладку кирпича «способом в прижим»?

1. при кладке стен из кирпича на жестком растворе.

2. при кладке простенков на пластичном растворе.

13. В каких случаях применяют укладку кирпича способом «вприсык с подрезкой»?

1. при кладке стен с полным заполнением горизонтальных и вертикальных швов.

2. при кладке стен впустошовку.

3. при укладке кирпича в забудку.

14. Когда производят расшивку швов?

1. до схватывания раствора.

2. после частичного схватывания раствора.

3. в конце работы каждой смены.

15. Какие швы расшивают в начале горизонтальные вертикальные?

3. не имеет значения.

16. С какой части стены начинают укладку кирпича?

1. с наружной версты.

2. с внутренней версты.

17. Каким рядом начинают кладку?

3. не имеет значения.

18. При какой системе перевязки применяют порядный способ укладки кирпича?

1. при однорядной.

2. при многорядной.

3. при трехрядной.

19. При какой системе перевязки рекомендуется ступенчатый способ укладки кирпича?

1. при однорядной.

2. при многорядной.

3. при трехрядной.

20. На каком расстоянии на прямых участках кладки устанавливают порядовки одна от другой?

21. Как выверяют правильность установки порядовок?

1. по уровню и нивелиру.

22. На каком расстоянии от вертикальной плоскости стены должна находиться шнур – причалка?

23. Какую систему перевязки рекомендуется применять при кладке кирпичных столбов?

3. трехрядную (проф. Онищика)

24. какие растворы применяют для кладки дымовых вентиляционных каналов?

3. на тех же растворах, на которых ведется их кладка.

25. Какое приспособление используют для затирки швов каналов кладки?

26. Назовите неполномерный камень, используемый при кладке прямых углов.

27. Как выполняют первый ряд кладки по отношению к оси стены?

3. не имеет значения.

28. Каким способом образуется вертикальный шов при укладке кирпича приемом «вприжим»?

1. с помощью кельмы.

2. ребром укладываемого кирпича.

3. с помощью растворной лопаты.

29. Каким способом образуется вертикальный шов при укладке кирпича приемом «вприсык»?

1. с помощью растворной лопаты.

2.с помощью кельмы.

3. ребром укладываемого кирпича.

30. Чему равна подвижность раствора (осадка конуса в см) при укладке кирпича приемом «вприжим»?

31. Чему равна подвижность раствора (осадка конуса в см) при укладке кирпича приемом «вприсык»?

32. Чему равна подвижность раствора (осадка конуса в см) при укладке кирпича приемом «вприсык с подрезкой раствора»?

33. Допускают ли трехрядная система перевязки швов (система проф. Онищенко) совпадение вертикальных швов в трех смежных рядах кладки?

34. При кладке каких конструкций кладку ведут звеном «двойка»?

1. глухих стен большой протяженностью.

2. отдельных столбов и простенков.

3. стен толщиной два и более кирпичей и с небольшим количеством проемов.

35. Каким звеном (по численности) ведут кладку стен толщиной в один кирпич по цепной системе перевязки?

36. Каким звеном (по численности) ведут кладку стен толщиной в 2,5 кирпича?

37. Каким звеном (по численности) ведут кладку углов толщиной в два кирпича по многорядной системе перевязки ?

38. На какую величину в цепной системе перевязки перекрываются вертикальные поперечные швы каждого ряда?

2. на 1/3 кирпича.

39. На какую величину в цепной системе перевязки перекрываются вертикальные продольные швы каждого ряда?

2. на 1/3 кирпича.

40. При какой системе перевязки в кладке больше верстовых рядов?

2. в многорядной. 3. в трехрядной

1. Постели камней должны быть перпендикулярны силам, действующим на кладку, а камни в кладке должны располагаться рядами / слоями. Это .

1) система перевязки кладки;

2) второе правило разрезки;

3) первое правило разрезки;

4) третье правило разрезки.

2. Кладку выполняют, как правило, горизонтальными рядами, укладывая камни плашмя, т.е. на .

3. Ширину кладки стен, называемую обычно толщиной, делают кратной половине кирпича или камня: в полтора кирпича —

4. Углубление в кладке стены, кратное половине кирпича (камня) — носит название

5. Кирпич выпускают в основном двух видов: одинарный размером 250 х 120 х 65 мм и утолщенный размером .

1) 250 х 120 х 70

2) 250 х 120 х 78

3) 250 х 120 х 80

4) 250 х 120 х 88

6. Для подачи и расстилания раствора на стене служит .

2) растворная лопатка

7. Крученый шнур толщиной 3 мм, который натягивают при кладе верст между порядовками и маяками, носит название

1) строительный уровень;

8. На ребрах уголка порядовки нарезаны деления глубиной 3 мм или просверлены отверстия для закрепления причалки через каждые.

9. Кирпичи и камни, уложенные между наружной и внутренней верстами называют .

1) ложковым рядом;

3) тычковым рядом;

4) обрезом кладки.

10. Кладка на жестком растворе (осадка конуса 7-9 см) с полным заполнением швов и их расшивкой с использованием кельмы выполняется способом .

3) вприсык с подрезкой раствора;

11. При армированной кладке в прямоугольных сетках применяется арматура диаметром не более .

12. Общая ширина рабочего места каменщиков .

13. Кладка из природных камней неправильной формы, имеющих две примерно параллельные поверхности (пастели) называют .

1) кирпичной кладкой;

2) бутобетонной кладкой;

3) бутовой кладкой;

4) блочной кладкой.

14. Конструкция, состоящая из камней, уложенных на строительном растворе в определенном порядке, это —

1) каменные работы;

2) работы по монтажу конструкций;

3) кровельные работы;

4) отделочные работы.

15. Раскол бутовых камней большой величины на более мелкие с созданием двух приблизительно параллельных поверхностей называется .

16. В зигзагообразных сетках для армирования кладки разрешается использовать арматуру диаметром не более .

17. Перегородки из гипсовых плит могут быть

1) межкомнатными и межквартирными;

18. При кладке тычковых рядов камни предварительно раскладывают на стене на расстоянии.

19. Перегородки выкладывают на растворе марки не ниже .

20. В кирпичных зданиях для устройства межэтажных перекрытий применяют прогоны, которые носит название

21. Для спуска рабочих в траншеи (котлованы) устанавливают стремянки шириной .

22. Назовите размеры обыкновенного кирпича.

1) 250 х 100 х 60

2) 250 х 120 х 65

3) 250 х 125 х 70

4) 250 х 125 х 65

23. В отдельных случаях, например, при кладке перегородок кирпич укладывают на ребро, т.е. на .

4) затрудняюсь ответить.

24. Между штабелями материалов и стеной оставляют рабочий проход шириной не менее.

25. Все настилы лесов и подмостей высотой более 1,1м ограждают перилами высотой не менее .

26. Опорная часть, через которую передается нагрузка от здания на грунт — основание, это —

27. Часть возводимого сооружения или здания, на которой в течение определенного времени выполняется определенный строительный процесс, называется

1) рабочим местом;

28. Часть кладки, выступающей из общей лицевой плоскости в виде прямоугольных столбов.

29. Кладку, расположенную между двумя соседними проемами, называют .

30.Назовите ручной инструмент, применяемый для обработки кладки.

31. Какой искусственный каменный материал допускается использовать при кладке карнизов?

1. Огнеупорный кирпич.

32. Какой способ укладки кирпича применяется при кладке впустошовку

3. Вприсык с подрезкой раствора.

33. При какой системе перевязки производительность труда каменщиков выше?

2. в многорядной.

34. Как называют рядки кладки, образованные из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены?

35. Чему равна средняя толщина горизонтальных швов обычной кирпичной кладки?

36. Как называют в кладке стены толщиной 51 см ряд кирпичей, уложенный между наружными рядами кладки?

2. наружная верста.

3. .внутренняя верста.

37. Укажите назначение молотка – кирочки.

1.обработка швов кладки.

2. разравнивание швов кладки.

3. рубка целого кирпича и обтесывание его граней.

38. Каково назначение перевязки продольных швов кладки?

1. исключить расслаивание кладки вдоль стены на более тонкие стены.

2. обеспечить продольную связь между отдельными кирпичами.

39. Как укладывают кирпич при кладке стен, простенков и столбов?

40. Как называют кладку, если раствор в швах не доходит до лицевой поверхности кладки?

1. кладка впустошовку.

2. кладка под расшивку

3. кладка в подрезку.

Условия выполнения задания

1. Место выполнения задания: кабинет № 22

2. Максимальное время выполнения задания: 45 минут

3. Разрешается использование ______-______ (указать используемое оборудование, литературу, информационно-коммуникационные технологии и др.).

Основные показатели оценки результата и критерии.

Источник
