Приборы для измерения температуры и промерзания почвы на различных глубинах
Термометры ртутные коленчатые (Савинова) предназначены для измерения температуры почвы на глубинах 5,10,15,20 см в пределах от -10°С до +50°С. Термометры выпускаются в комплекте из четырех штук, отличающихся длинной: 290, 350, 450 и 500 мм за счет разной длины подшкальной части. Цена деления – 0,5°С. Вблизи резервуара термометр изогнут под углом 135°. Резервуар тонирован от шкалы теплоизоляционной оболочкой, что позволяет более точно измерить температуру на глубине установки резервуара.
Установка термометров производится на той же площадке, что и напочвенные термометры на расстоянии 20 см к западу от них. В ряд устанавливаются термометры по глубинам 5, 10, 15 и 20 см па расстоянии 10 см друг от друга, глубины увеличиваются в направлении с востока на запад. Резервуары термометров ориентируют на север. Схема установки термометра показана на рис. 4.8.
Термометр-щуп походный почвенный АМ-6 (рис. 4.9, а) предназначен для измерения температуры в пахотном слое почвы на глубинах от 3 до 40 см. Состоит из толуолового термометра 1 длинной 580 мм с ценой деления 1°С и оправы 2. Пределы измерения температуры от 0°С до 60°С.
Вверху оправы имеется рукоятка 6 с помощью которой термометр погружают в грунт. Шкала термометра 5 находится против продольного окна оправы, а его резервуар – внутри наконечника 3, изолированный теплоизолирующей перемычкой 4. Глубину погружения термометра в почву определяют по сантиметровым делениям, нанесенным на оправу термометра.
Термометры почвенно-вытяжные ТПВ-50 (рис. 4.9, б) применяются для определения температуры почвы па глубинах от 20 до 320 см. Выпускаются и комплектах из пяти или восьми и одинаковых устройств (сборок). Сборка состоит из двух одинаковых частей (шест с термометром и винипластовая труба). Термометр ртутный 1 с ценой деления 0,2°С, помещается в винипластовую оправу 2 с металлическим колпачком 3. В оправу вокруг резервуара термометра насыпаются медные шарики обеспечивающие его контакт с металлическим колпачком.
Оправа 2 с термометром укреплена на деревянном шесте 4, на другом конце которого надет колпачок 5 с кольцом 6. Деревянный шест 4 вместе с термометром опускается в эбонитовую трубу 7, закрытую внизу колпачком. Труба 7 закапывается в землю на нужную глубину. Установка вытяжных термометров показана на рис. 4.10. Она производится в юго-восточной части метеоплощадки на расстоянии 50 см друг от друга, глубина установки термометров увеличивается с востока на запад. Выступающие над почвой части эбонитовых труб для обеспечения устойчивости укрепляются проволочными стяжками.
Вместо коленчатых и вытяжных термометров на станциях часто применяют дистанционные электрические термометры, позволяющие измерять температуру почвы на разных глубинах непосредственно из служебного помещения.
Транзисторный электротермометр ТЭТ-2 применяют для измерения температуры пахотного слоя в теплый период (рис. 4.11, а). Им можно измерять температуру в буртах корнеплодов, картофеля, в зерновой массе в засеках.
Трость агронома ПИТТ-1 предназначена для измерения температуры пахотного слоя и замера глубины вспашки (рис. 4.11, б). Принцип его действия основан на измерении омического сопротивления в зависимости от температуры.
1 – пульт; 2 – датчик (термотранзистор);
б) трость агронома ПИТТ-1:
1 – датчик; 2 – потенциометр
Электротермометр сопротивления АМ-2М-1 (рис. 4.12, а) предназначен для измерения срочной температуры почвы на глубине узла кущения.
Максимально-минимальный термометр АМ-17 (рис. 4.12, б), толуоловый, служит для измерения экстремальных и срочных температур на глубине узла кущения (3 см) озимых культур. Принцип действия термометра основан на термическом изменении объема рабочей жидкости.
1 – пульт; 2 – датчик;
б – максимально-минимальный термометр AM — 17:
1 – пульт; 2 – датчик (термобаллон)
В последнее время получили развитие методы бесконтактного определения температуры поверхности почвы со спутников, самолетов и вертолетов, позволяющие получать осредненные значения температуры для значительных участков земной поверхности.
Мерзлотомер АМ-21 (Данилина) (рис.4.13) служит для определения глубины промерзания почвы.
Основная часть прибора водонепроницаемая, закрытая с нижнего конца пластмассовая труба 1 вертикально устанавливается на некоторой глубине в почве (в зависимости от глубины промерзания почвы данного района) Внутрь трубы помещается резиновая трубка 3 На трубе 1 и трубке нанесены шкалы с ценой деления 1 см Труба 1 устанавливается в почву закрытым концом вниз так, чтобы нуль шкалы совпадал с поверхностью почвы. Резиновая трубка 3 закрывается пробками 5, 6 в которых закреплен шнур 4 проходящий через всю трубу. Верхний конец трубки прикрепляется к колпачку 2 с кольцом при помощи шнура 4 и находится на уровне поверхности земли.
Источник
Приборы для измерения температуры и промерзания почвы на различных глубинах
Термометры ртутные коленчатые (Савинова) ТМ-5 (рисунок 2.4) – предназначены для измерения температуры почвы на глубинах 5,10,15,20 см в пределах от -10ºС до +150ºС. Термометры выпускаются в комплекте из четырех штук, отличающиеся длинной: 290,350,450 и 500 мм за счет разной длинны подшкальной части. Цена деления – 0,5ºС. Вблизи резервуара термометр изогнут под углом 135ºС. Резервуар изолирован от шкалы теплоизоляционной оболочкой, что позволяет более точно измерить температуру на глубине установки резервуара.
Установка термометра производится на той же площадке, что и напочвенные термометры на расстоянии 20 см к западу от них. В ряд устанавливаются термометры по глубинам 5,10,15 и 20 си на расстоянии 10 см друг от друга, глубины увеличиваются в направлении с востока на запад. Резервуары термометров ориентируют на север (рисунок 2.5).

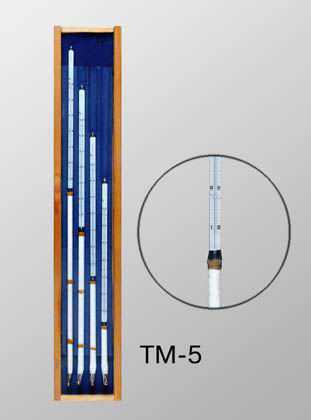

Рисунок 2.4 — Термометры ртутные коленчатые (Савинова) ТМ-5
Рисунок 2.5 – Схема установки ртутных коленчатых термометров (Савинова) ТМ-5
Термометр – щуп походный почвенный АМ – 6 (рисунок 2.6) – предназначен для измерения температуры в пахотном слое почве на глубинах от 3 до 40 см. состоит из толуолового термометра длинной 580 мм с ценой деления 1ºС и оправы. Пределы измерения температуры от 0ºС до 60ºС.
Вверху оправы имеется рукоятка, с помощью которой термометр погружают в грунт. Шкала термостата находится против продольного окна оправы, а его резервуар – внутри наконечника. Глубину погружения термометра в почву определяют по сантиметровым делениям, нанесенным на оправу термометра.
Рисунок 2.6 — Термометр – щуп походный почвенный АМ – 6
Термометры почвенно-вытяжные ТПВ – 50– применяются для определения температуры почвы на глубинах от 20 до 320 см. Выпускаются в комплектах из 5 или 8 одинаковых устройств (сборок). Сборка состоит из 2 одинаковых частей (шест с термометром и винипластовая труба).
Термометр ртутный, с ценой деления 0,2ºС, помещается в винипластовую оправу. В оправу вокруг резервуаров термометра насыпаются медные опилки, обеспечивающие его контакт с металлическим колпачком.
Рисунок 2.7 – Установка ТВП – 50 на метеорологической площадке
Оправа с термометром укреплена на деревянном шесте. Деревянный шест вместе с термометром опускается в эбонитовую трубу, закрытую внизу колпачком. Труба закапывается в землю на нужную глубину.
Установка термометров производится в юго-восточной части метеоплощадки на расстоянии 50 см друг от друга, глубина установки термометров увеличивается с востока на запад. Выступающие над почвой части эбонитовых труб для обеспечения укрепляется проволочными оттяжками (рисунок 2.7).
Мерзлотомер (рисунок 2.8) – служит для определения глубины промерзания почвы.
Основная часть прибора – водонепроницаемая, закрытая с нижнего конца пластмассовая труба вертикально устанавливается на некоторой глубине в почве (в зависимости от глубины промерзания почвы в данном районе). Внутрь трубы помещается резиновая трубка. На трубе и трубке нанесены шкалы с ценой деления 1 см. Труба устанавливается в почву закрытым концом вниз так, чтобы нуль шкалы совпадал с поверхностью почвы.
При определении глубины промерзания почвы резиновую трубку вытягивают за кольцо колпачка и прощупывают сверху вниз, определяя границу столбика льда в трубке. По делениям шкалы на поверхности трубки определяют глубину промерзания почвы.
Рисунок 2.8 – Мерзлотомер
Контрольные вопросы:
1. Перечислите процессы нагревания и охлаждения почвы.
2. При каких условиях тепло идет в глубь почвы, а при каких поток тепла направлен из глубины к поверхности?
3. Опишите приборы и методы измерения температуры почвы и грунта.
Лабораторная работа №3
«ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ВОЗДУХА»
ЦЕЛЬ РАБОТЫ: изучить приборы для измерения температуры воздуха, их установку на метеоплощадке и обработку данных измерений.
ОБОРУДОВАНИЕ: психрометрический, минимальный и максимальный термометры, термометр-пращ, термограф.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Экология СПРАВОЧНИК
Информация
Приборы для измерения температуры и промерзания почвы
Термометры ртутные коленчатые (Савинова) предназначены для измерения температуры почвы на глубинах 5,10,15,20 см в пределах от -10°С до +50 °С. Термометры выпускаются в комплекте из четырех штук, отличающихся длинной: 290, 350, 450 и 500мм за счет разной длины под-шкальной части. Цена деления — 0,5°С. Вблизи резервуара термометр изогнут под углом 135°. Резервуар тонирован от шкалы теплоизоляционной оболочкой, что позволяет более точно измерить температуру на глубине установки резервуара.[ . ]
Рисунок 4.8- Термометр ртутный коленчатый Савинова Термометр — щуп походный почвенный АМ-6 (рис. 4.9, а) предназначен для измерения температуры в пахотном слое почвы на глубинах от 3 до 40 см. Состоит из толуолового термометра 1 длинной 580 мм с ценой деления 1°С и оправы 2. Пределы измерения температуры от 0°С до 60°С Вверху оправы имеется рукоятка 6 с помощью которой термометр погружают в грунт. Шкала термометра 5 находится против продольного окна оправы, а его резервуар — внутри наконечника 3, изолированный теплоизолирующей перемычкой 4. Глубину погружения термометра в почву определяют по сантиметровым делениям, нанесенным на оправу термометра.[ . ]
Вместо коленчатых и вытяжных термометров на станциях часто применяют дистанционные электрические термометры, позволяющие измерять температуру почвы на разных глубинах непосредственно из служебного помещения.[ . ]
Транзисторный электротермометр ТЭТ-2 применяют для измерения температуры пахотного слоя в теплый период (рис. 4.11, а). Им можно измерять температуру в буртах корнеплодов, картофеля, в зерновой массе в засеках.[ . ]
Трость агронома ПИТТ-1 предназначена для измерения температуры пахотного слоя и замера глубины вспашки (рис. 4.11, б). Принцип его действия основан на измерении омического сопротивления в зависимости от температуры.[ . ]
Электротермометр сопротивления АМ-2М-1 (рис. 4.12, а) предназначен для измерения срочной температуры почвы на глубине узла кущения.[ . ]
Максимально-минимальный термометр АМ-17 (рис. 4.12, б), толуоловый, служит для измерения экстремальных и срочных температур на глубине узла кущения (3 см) озимых культур. Принцип действия термометра основан на термическом изменении объема рабочей жидкости.[ . ]
В последнее время получили развитие методы бесконтактного определения температуры поверхности почвы со спутников, самолетов и вертолетов, позволяющие получать осредненные значения температуры для значительных участков земной поверхности.[ . ]
Мерзлотомер АМ-21 (Данилина) (рис.4.13) служит для определения глубины промерзания почвы.[ . ]
Основная часть прибора водонепроницаемая, закрытая с нижнего конца пластмассовая труба 1 вертикально устанавливается на некоторой глубине в почве (в зависимости от глубины промерзания почвы данного района) Внутрь трубы помещается резиновая трубка 3 На трубе 1 и трубке нанесены шкалы с ценой деления 1 см Труба 1 устанавливается в почву закрытым концом вниз так, чтобы нуль шкалы совпадал с поверхностью почвы. Резиновая трубка 3 закрывается пробками 5, 6 в которых закреплен шнур 4 проходящий через всю трубу. Верхний конец трубки прикрепляется к колпачку 2 с кольцом при помощи шнура 4 и находится на уровне поверхности земли.[ . ]
Источник
Экология СПРАВОЧНИК
Информация
Измерение глубины промерзания почвы
При решении ряда теоретических и практических вопросов очень важно знать глубину промерзания почвы и грунта. Трудность определения ее в том, что вода в почве начинает замерзать не при нуле, а при более низких температурах. Часто имеет место переохлаждение в системе почва — вода и вода остается в жидком состоянии при отрицательных температурах.[ . ]
Глубину промерзания почвы определяют методами шурфования, бурения и мерзлотомерами разных конструкций.[ . ]
Буровой метод. Бур Качин-ского в мерзлый слой вбивают, в талую почву он входит сравнительно легко. В извлеченных образцах естественного сложения наличие льда определяют на глаз или с помощью лупы.[ . ]
Мерзлотомер Данилина (рис.106) определяет глубину промерзания почвы по замерзанию дистиллированной воды в резиновой трубке /, погруженной в почву. Трубку внизу закрывают пробкой, а верхний конец надевают на ниппель деревянной вытяжной палки 2, на конец которой крепят колпачок с кольцом 3 для выемки мерзлотомера из почвы.[ . ]
На резиновую трубку нанесена шкала в см. Чтобы лед не перемещался по трубке, внутри нее пропущен пучок вощеных ниток. При заполнении трубки водой через отверстие в ниппеле необходимо следить, чтобы в нее не попал воздух. Резиновую трубку помещают в защитную металлическую трубку 4 с латунным наконечником 5, к которому близко подходит конец измерительной резиновой трубки.[ . ]
В правильно установленном мерзлотомере нулевое деление шкалы совпадает с поверхностью почвы. Устанавливают мерзлотомер там же, где ведут наблюдения за температурой почвы. Длина мерзлотомера, помещаемого в почве, — 150—200 см, что соответствует наблюдаемой в природе глубине промерзания почв. При отсчете наблюдатель, стоя на скамейке, вытаскивает за кольцо резиновую трубку, прощупывает ее, устанавливает длину столбика замерзшей воды и глубину ее нахождения, затем опять опускает трубку в защитную трубу. Наблюдения по мерзлотомеру ведут с осени до весны, до полного оттаивания почвы.[ . ]
Описанный мерзлотомер прост, доступен и широко распространен, но измеряет он не глубину промерзания почвы и грунта, а проникновение в почву волны нулевой температуры.[ . ]
