Системы удаления навоза механические

Удаление навоза из помещений – сложный процесс в технологии содержания животных. В коровниках, содержащим любое количество рогатого скота, необходимо проводить регулярную уборку. В противном случае помещение заполнится всевозможными нечистотами, вызывающие заболевания у животных. Самостоятельная уборка навоза не только вызывает неудобства, но и может вызвать у человека различные заболевания.

Именно по этой причине современный рынок наполнен всевозможными машинами, позволяющими автоматизировать этот процесс. Они справляются с уборкой навоза быстрее человека, и делают это значительно эффективнее.

Очистка помещений для содержания животных позволит улучшить микроклимат (при частой уборке снижается уровень содержания аммиака и азотистых газов в воздухе) и поддерживать чистоту и уровень гигиены. В результате повысится уровень комфорта животных.

Следует учесть, что коровники могут быть привязного и беспривязного содержания. Соответственно, и оборудование устанавливается, исходя из этого.

Системы навозоудаления в коровниках при привязном содержании:

Эффективные средства механизации уборки навоза в коровниках при привязном содержании скота — скребковые цепные транспортеры ТСН-160А; ТСН-2,0Б (аналог транспортера КСН-Ф-100) и ТСН-3,0Б. Транспортеры скребковые навозоуборочные предназначены для уборки подстилочного навоза из животноводческих помещений с одновременной погрузкой в транспортные средства. Состоят из горизонтального и наклонного транспортеров. Горизонтальный транспортер очищает навозный канал и транспортирует навоз до места сброса на наклонный транспортер. Наклонный транспортер принимает навоз с горизонтального транспортера и погружает его в транспортное средство. Число обслуживаемых стойл крупного рогатого скота 100-110.

Транспортеры навозоуборочные скребковые ТСН-160, КСН-Ф-100 (ТСН-2.0Б) ТСН-3.0Б

На всех марках транспортеров натяжение цепи горизонтального транспортера осуществляется с помощью рычага и соединенного с ним тросом через стойку подвешенного груза (противовеса), что обеспечивает гибкое (плавное) натяжение цепи и предотвращает сход цепи с приводной звездочки. Натяжение цепи наклонных транспортеров осуществляется перемещением рамы с приводом относительно профиля корыта с помощью натяжного винта и гайки. У всех транспортеров в качестве подшипников на поворотных устройствах установлены подшипники скольжения (капролоновые втулки). Преимущества данных подшипников в высокой атмосферостойкости, износостойкости, способности работать всухую в агрессивных средах в условиях загрязнения и пыли, в простоте замены.

Разновидность транспортеров ТСН и их основное отличие.

Транспортер навозоуборочный скребковый ТСН-160А

Предназначен для уборки навоза из животноводческих помещений с одновременной погрузкой его в транспортные средства на фермах крупного рогатого скота во всех климатических зонах страны. Состоит из самостоятельных горизонтального и наклонного транспортеров и шкафа управления.
Горизонтальный транспортер производит очистку навозного канала и транспортировку навоза до места сброса на наклонный транспортер.

Наклонный транспортер принимает навоз с горизонтального транспортера и погружает его в транспортное средство. Горизонтальный транспортер состоит из круглозвенной термически обработанной цепи с укрепленными на ней металлическими скребками, автоматического натяжного и поворотных устройств и привода, включающего электродвигатель, двухступенчатый редуктор с передаточным числом 38, 86 и ременную пятиручьевую передачу. Горизонтальный транспортер укладывается в бетонный лоток, внутренняя часть дна которого армируется стальной полосой 4х20 мм. Наклонный транспортер включает такую же, как у горизонтального, круглозвенную цепь со скребками, металлический желоб с опорной стойкой, поворотное и натяжное устройства и привод, состоящий из электродвигателя и двухступенчатого цилиндрического редуктора с передаточным числом 27, 85. При температуре воздуха ниже -10 °С помещение, в котором размещается наклонный транспортер, должно отапливаться. Наклонный транспортер устанавливается под углом не более 30 ° к горизонту и обеспечивает подачу навоза на высоту 2,6 м от нулевой отметки пола коровника. Высота помещения, в котором устанавливается транспортер, должна быть не менее 3, 3 м.

Как подстилка используется резаная солома, слаборазложившийся верховой торф, фрезерный торф, древесные опилки. Солома длиной более 100 мм не допускается. Уборка навоза транспортером из животноводческого помещения производится не менее трех раз в сутки. Транспортер обслуживает 100-110 стойл крупного рогатого скота и устанавливается в навозные каналы любого навозоуборочного транспортера.

Транспортер навозоуборочный скребковый КСН-Ф-100 (ТСН-2.0Б)

Транспортер ТСН 2.0Б устанавливается во всех коровниках с переобору¬дованием навозных навалов под желоба для тяговой цепи. Транспортер состоит из цепи со скребками, приводной стан¬ции, наклонного желоба, элек¬трооборудования и устройства очистки скребков и цепи от навоза. Так же транспортер ТСН-2.0Б имеет утяжелённую горизонтальную цепь, клепаную, пластинчатую неразборную, с кованой внутренней планкой.

Транспортер навозоуборочный скребковый ТСН-3

Предназначен для уборки навоза из животноводческих помещений и погрузки его в транспортные средства. Состоит из горизонтального и наклонного транспортеров, каждый из которых имеет свою приводную станцию, и шкафа управления. Привод транспортеров осуществляется от электродвигателей через редукторы к приводным звездочкам.

Горизонтальный транспортер, состоящий из кованой цепи со скребками, поворотных устройств и приводной станции, размещается в открытом бетонированном лотке, внутренняя стенка и дно которого облицованы досками. Натяжение цепи горизонтального транспортера осуществляется путем перемещения подвижной рамы приводной станции. Поворотные устройства устанавливаются за пределами стойл для животных на расстоянии не менее 500 мм. В случае размещения поворотных устройств в пределах крайних стойл устройства закрывают съемными щитами. Наклонный транспортер имеет такую же, как у горизонтального, кованую цепь со скребками, металлический желоб с опорной стойкой, поворотное устройство и привод. Натяжение цепи регулируется перемещением привода. Транспортер устанавливается под углом к горизонту не более 30 ° и обеспечивает подачу навоза на высоту 2680 мм от нулевой отметки пола коровника. Скорость движения цепи наклонного транспортера значительно выше, чем горизонтального, что обеспечивает выгрузку жидкого навоза. Высота помещения, в котором устанавливается наклонный транспортер, должна быть не менее 3,3 м. При температуре воздуха ниже — 10 °С это помещение должно отапливаться. Транспортер поставляется в комплекте с пускозащитной аппаратурой, электрическим кабелем для подсоединения электродвигателей, трубами для прокладки этого кабеля и анкерными болтами.

Системы навозоудаления в коровниках при беспривязном содержании:

Для коровников с беспривязным содержанием скота лучше всего использовать дельта-скреперную установку. Дельта-скреперная система навозоудаления предназначена для удаления навоза из открытых проходов, в которых он скапливается. Длина контура и количество скребков скреперной установки подбираются исходя из размеров коровника и расположения стойл. Исполнение установок – продольное и поперечное. Наибольшее распространение получили дельта-скреперные установки УНС-1 (170 метров) и УНС-1 (250 метров).

Скреперные установки УНС-1 (170м), УНС-1 (250м)

Предназначены для уборки навоза из открытых навозных проходов животноводческих помещений при беспривязном боксовом способе содержания животных и подачи его в поперечный канал.

Скрепер комплектуется четырьмя рабочими органами, поэтому выгрузка навоза происходит с торца и с середины помещения. Соединение цепи происходит с помощью соединительных звеньев, что исключает применение сварки при сборке и изменении длины цепи в процессе эксплуатации. Убирают навоз такими установками за счет возвратно-поступательного движения скребка (скрепера), установленного на каждой ветви контура.
Уборка навоза скреперной установкой производится несколько раз в сутки. Установка работает нормально при использовании подстилки до 1 кг на голову в сутки. Чистота уборки зависит от качества бетонирования канала.

Транспортеры шнековые ТШН-250, ТНШН -300

Транспортёр шнековый (ТШ) предназначен для уборки навоза влажностью более 75% из поперечного канала животноводческого помещения к месту загрузки в транспортные средства или в бункер накопитель. Транспортёр шнековый горизонтальный (ТШГ) изготавливают продольным или поперечным. Длина транспортера изготавливается под размеры животноводческого здания.

Конвейер шнековый работает совместно с устройствами, транспортирующими навоз из зоны дефекации животных в поперечный канал. Монтаж, связанный с бетонированием и сборкой конвейера выполняется согласно инструкции, поставляемой вместе с транспортером.

Шнековый наклонный транспортер марки успешно используют в фермерских хозяйствах для того, чтобы проводить оперативную загрузку бесподстилочного навоза в транспортные средства либо бункер накопления. Его применение существенно облегчает содержание помещений для животных. Изделие просто и надёжно в эксплуатации и не мешает процессу выгона и загона скота. Кроме того, его можно использовать с различными схемами горизонтального навозоудаления. В качестве подстилочного материала рекомендуется использование небольшого количества опила либо торфа.

Источник

Механические системы удаления навоза

Тележки ручные, на электро- или мотокаре относятся к категории безрельсового транспорта. Такой транспорт дешевле наземных и подвесных рельсовых дорог.

.Мобильный агрегат представляет собой трактор типа МТЗ с бульдозерной навеской. Такой агрегат используют для удаления навоза из открытых навозных проходов животноводческих помещений для КРС и его подачи в поперечный канал, расположенный внутри помещения, или выталкивания навоза в хранилище, расположенное вблизи фермы. Агрегат можно эффективно применять как в сочетании с установками КНП-10 и УТН-10, так и без них в зависимости от технологии уборки навоза. Трактор используют для других работ на ферме (раздача кормов и др.). Ширина захвата при уборке навоза 1,8. 3,0 м, подача за 1 ч чистого времени не менее 20 т.

На фермах крупного рогатого скота и свиноводческих широко используют скребковые транспортеры кругового и возвратно-поступательного движения скребков, а также скреперные установки с возвратно-поступательным движением скребков (штанговые).

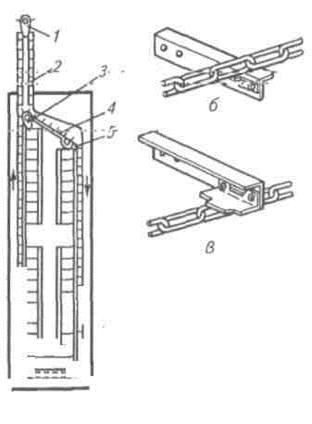

Рис.36. Схема скребкового навозоуборочного транспортера кругового движения (а) и варианты соединения скребков с цепным контуром (б и в):

1 и 3 — приводы наклонного и горизонтального транспортеров; 2 и 4 -наклонный и горизонтальный транспортеры; 5 и 6 — натяжное и поворотное устройства.

На рисунке 36, б и в показаны варианты соединения скребков с цепным контуром. При движении цепи скребки перемещают навоз в сторону наклонного транспортера с двумя желобами. Нижняя часть транспортера расположена внутри помещения. При этом навоз, передвигаемый скребками горизонтального транспортера, падает на нижнюю часть наклонного транспортера. Верхняя часть наклонного транспортера размещается вне помещения и поднята над землей так, чтобы под ней можно было расположить прицеп или другое транспортное средство.

Посредством цепи со скребками наклонного транспортера навоз перемещается вверх по его желобам и сбрасывается в прицеп.

Скребковые транспортеры ТС-1 с возвратно-поступательным перемещением скребков, предназначены для удаления навоза из свинарников: продольный — из помещения в навозный канал поперечного транспортера, поперечный — из навозного канала в навозосборник одновременно из нескольких помещений.

Основные сборочные единицы транспортера: приводная станция с натяжным устройством, отклоняющие блоки, каретки, тяговая цепь, тяги. Рабочими органами служат каретки со скребками. Каретки перемещаются по каналам на четырехходовых роликах, установленных на раме.

При движении каретки навоз перемещается в каналах только в одном направлении. При рабочем ходе скребок каретки занимает вертикальное положение и перемещает навоз по каналу, при холостом ходе откидывается на шарнирах вверх, оставляя навоз в каналах без движения.

Скребковые транспортеры с возвратно-поступательным движением скребков (штанговые) представляют собой конвейерные установки с возвратно-поступательным движением скребков. Такие транспортеры имеют преимущества перед скребковыми транспортерами кругового движения. Благодаря возвратно-поступательному движению штанги навоз подается к месту выгрузки наикратчайшим путем. При отсутствии на пути движения навоза направляющих блоков и звездочек повышается эксплуатационная надежность. Посредством направляющих и жесткой штанги предотвращается подъем скребков и обеспечивается устойчивая работа конвейера.

При двух- и четырехрядном расположении стойл коровников применяют навозоуборочную установку УН-3,0. В нее входят два горизонтальных штанговых транспортера 2 (рис.37, а и б) возвратно-поступательного движения с общим приводом 3.

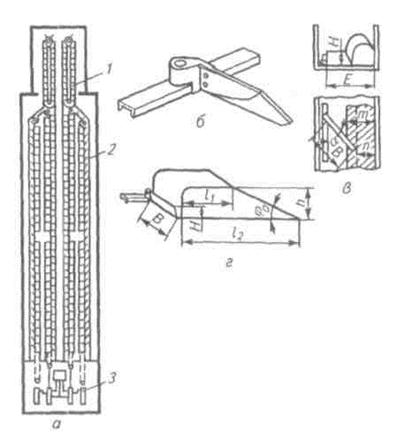

Рис.37. Скребковый навозоуборочный транспортер возвратно-поступательного движения (штанговый):

а — конструктивно-технологическая схема установки УН-3,0; б — скребок на штанге; в — схема расчета влияния угла прилегания скребка к штанге на процесс формирования тела волочения; г — расчетная схема тела волочения связного груза (перед скребком); 1 — наклонный транспортер; 2 — горизонтальный штанговый транспортер; 3 — привод штангового транспортера

Для подачи в транспортные средства или в навозохранилище установку комплектуют наклонными транспортерами или скреперной установкой УСН-8.

Производительность и потребную мощность штанговых скребковых транспортеров рассчитывают, как и для цепочно-скребковых транспортеров. Расчет других параметров (по данным С. В. Мельникова) сводится к следующему.

Ход штанги должен обеспечить свободный разворот скребка в рабочее положение после того, как он пройдет мимо навоза, оставленного предыдущим скребком, т. е.

где t_c — шаг скребка, м; ∆l — длина пути штанги, на котором скребок переходит из холостого положения в рабочее, м.

Площадь основания тела волочения (16) ,сформированного скребком при холостом ходе [m_ср = (m + n)/2], можно представить уравнением

m_ср = Е – Вsin α, (17)

где Е — рабочий захват, м; В-длина скребка, м; α — угол прилегания скребка к штанге, град.

Из выражения ( 17) видно, что увеличить m_ср, а в конечном итоге -несущую способность скребка можно за счет уменьшения угла α. Его оптимальное значение 17. ..20°.

Значение шага t_сскребков должно подчиняться условию t_c ≥1₂, где 1₂ -длина нижнего основания тела волочения перед скребком (рис. , г).

где l₁, — длина верхнего основания тела волочения, м; h — высота слоя тела волочения, м; φ₀ — угол естественного откоса грузов движений, град.

На несущую способность скребка помимо угла α и шага t_свлияют его форма и зазор между боковыми стенками и скребком.

Наибольшей транспортирующей способностью характеризуется скребок с отношением его высоты к длине, т. е Н/В= 0,2. 0,25, где Н — высота скребка, м.

Чтобы исключить защемление связных грузов между скребком и стенкой в момент разворота скребка, необходимо его конечную часть делать под некоторым углом к основанию. Угол защемления между боковой стенкой желоба и обрезом скребка должен быть больше суммы углов трения навоза о стенку желоба и скребок.

В зависимости от условий работы транспортера скорость скребков 0,15. ..0,4 м/с.

Из всех известных приводов штанговых транспортеров наиболее работоспособным считается цепной.

Для работы цепного привода необходимо следующее условие:

где А — расстояние между центром ведущей и направляющей звездочек, м; τ_н— радиус начальной окружности звездочек, м.

Для кривошипно-шатунного привода это условие запишем так:

где τ_к— радиус кривошипа, м.

Скреперные установки с возвратно-поступательным движением рабочих органов, именуемые дельта-скреперами, обеспечивают механическую транспортировку навоза из животноводческих помещений и его подачу с помощью специальных поперечных навозоуборочных конвейеров в навозосборники или транспортное средство.

Скреперная установка УС-Ф-170 предназначена для уборки безподстилочного навоза влажностью до 90 % из открытых навозных проходов длиной до 80 м при боксовом и комбибоксовом содержании. Она может работать как в ручном, так и автоматическом режиме.

Основные сборочные единицы: рабочий контур 3 (рис38 , а), скреперы 2, промежуточные штанги 5, поворотные устройства 4, привод 1.

Тяговый орган установки — рабочий контур, состоящий из двух отрезков круглозвенной цепи, двух промежуточных штанг 5 и четырех скреперов 2. Первый отрезок круглозвенной цепи соединяет два передних скрепера, связан с приводом установки и предназначен для передачи движения скреперам. Второй отрезок служит для соединения двух задних скреперов и огибания поворотных устройств. Каждая пара скреперов соединена промежуточными штангами. Посредством четырех скреперов (по два на каждый канал) навоз продвигается по продольному каналу и выталкивается в поперечный.

Складывающийся скрепер предназначен для захвата, перемещения по каналу и возвращения навоза в исходное положение. Он стоит из ползуна 11 (рис.38, б), шарнира 7, натяжного устройства 8 и двух скребков 6 и 9. Шарнир приварен к ползуну. К шарниру присоединены два скребка, каждый из которых связан цепью с ползуном. На конце скребков болтами прикреплены чистики 10 для очистки стенок навозного канала.

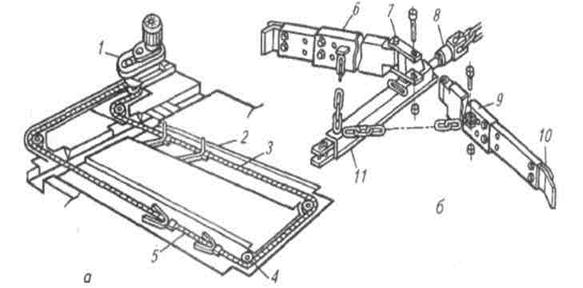

Рис. 38. Скреперная установка УС-Ф-170 (а) и ее скрепер (б):

/ — привод; 2 — скрепер; 3 — рабочий контур; 4 и 8 — поворотное и натяжное устройства; 5 — промежуточная штанга; 6 и 9 — скребки; 7 — шарнир; 10 — резиновый чистик; 11 – ползун.

Установки работают в автоматическом режиме. При нажатии на кнопку «Вперед» в движение приводится рабочий контур. Перемещаясь по навозному каналу, скребки раскрываются, захватывают находящийся в проходе навоз и подают его в сторону поперечного канала. В это время скреперы, расположенные в соседнем навозном проходе со сложенными скребками, совершают холостой ход в обратном направлении. При подходе переднего скрепера с навозом к люку сбрасывания в поперечный канал, включается механизм реверсирования с помощью упора на круглозвенной цепи. Начинается обратное движение скреперов.

При рабочем ходе передний скрепер (со стороны привода) сбрасывает навоз в поперечный канал, а задний подводит порцию только до середины навозного прохода. За счет разности хода скреперов они перекрывают один другого. При повторном рабочем ходе передний скрепер подбирает в середине прохода оставшийся навоз, а задний перемещается без него. Из поперечного канала навоз удаляется специальным поперечным навозоуборочным конвейером КНП-10.

Навозоуборочный конвейер КНП-10 выполняет следующие операции: принимает навоз от навозоуборочных транспортеров ТСН-160А, ТСН-160, ТСН-3,ОБ и ТСН-2Б, скреперных установок УС-15, УС-250, УС-Ф-170, а также мобильных средств уборки навоза АМН-Ф-20 и др.; транспортирует навоз любой консистенции (подстилочный, полужидкий и жидкий) на расстояние до 80 м; подает навоз в приемную воронку установки УТН-10 с его последующим перемещением по трубопроводу из животноводческого помещения в навозохранилище; направляет навоз на наклонный транспортер для его загрузки в транспортное средство.

Конвейер состоит из приводной и поворотной секций, круглозвенной цепи со скребками, металлических корыт и пускозащитной аппаратуры. Сборочные единицы конвейера: привод, звездочки и цепь. Все они унифицированы с транспортером ТСН -160А.
